Водные экраны Водный занавес

Использование воды в качестве экрана для проекции изображений – очень эффектный сценографический прием, оказывающий мощное эмоциональное воздействие на зрителей. Сама структура изображения на вертикальной водной стене напоминает живой ковер, искрящийся под лучами видеопроектора или лазера. А внезапное появление и исчезновение водной стены дает возможность создавать образы, также незаметно исчезающие и словно выплывающие из водной среды, и это воспринимается зрителями как элемент волшебства.

Существует два вида водных экранов:

Водный занавес (water curtain):

Вода, подаваемая в полую ферму из бассейна, через систему 3-х рядов профилированных форсунок, формирующих узконаправленные струи, падает вертикально вниз обратно в бассейн. Оттуда по замкнутому контуру она вновь поступает в верхнюю часть системы. Для поддержания работы системы используется насос, который поднимает воду и создает давление для формирования более плотной водяной стены.water curtain

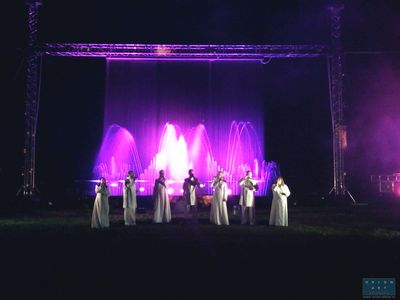

Мы используем водные занавесы с модулями длиной 2-3м.  Секции могут соединяться практически без зазора, образуя единый фронт водяной стены до 20-30м. Система работает по замкнутому кругу с помощью насосной системы, которая размещается в бассейне, специально смонтированным и размещенным под водным занавесом

__water curtain

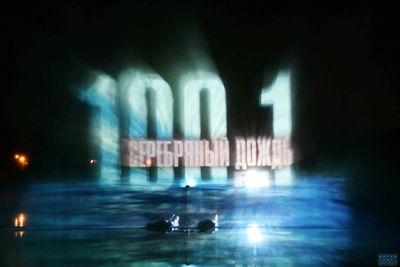

Для проекции на водный занавес мы используем видеопроекторы, световым потоком 15000-30000 ANSI lum или лазерные проекторы от 20 до 4W. Проектор должен быть расположен ниже уровня верхнего края бассейна, чтобы не создавать «горячее пятно» на экране.

Водный погружной веерный экран (water screen):

Вода распыляется по веерному типу с помощью мощного погружного насоса и специальной щелевой форсунки.

Нами разработан и изготовлен погружной водный экран, аналог экрана серии «Neptune» (Aquatique Show Intl.). Радиус водного полотна  25м. Область стабильной  (ламинарной) поверхности 10-12м, вес – 250 кг. Экран может быть установлен только в открытом водоёме и снабжен системой стабилизирующих якорей. Подводный кабель длиной до 50 м позволяет удобным образом расположить проекционные системы для использования в качестве rear-проекционного экрана. Используется ТОЛЬКО для возможности обратной видео-лазерной проекции

water curtain_1

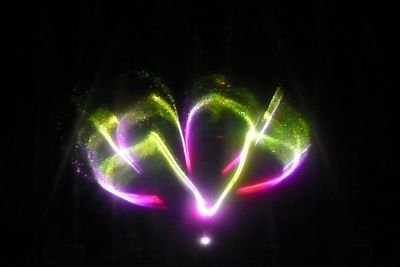

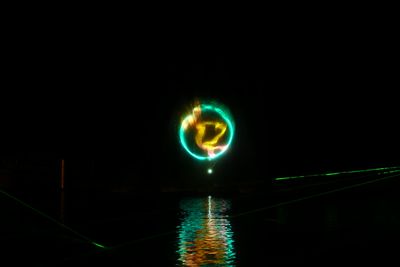

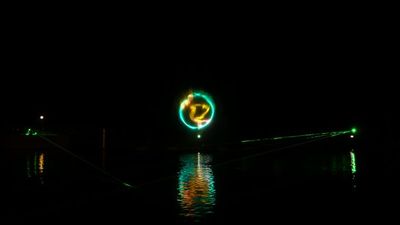

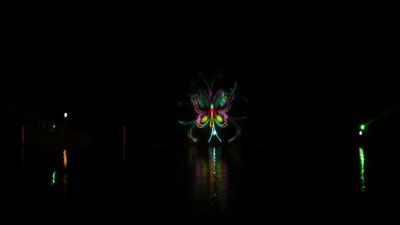

Оптимальный размер для 3D проекции лазерной анимации достигает 20*12м. Экран использовался в качестве основного элемента в мультимедийных шоу на реках Волга, Урал, Казанка, а также в ЦПКиО им. М. Горького, где был установлен в акваторию центрального фонтана.



water screen_multimedia
